產品特點
1、小型化安全認證型
激光雷達,體積小巧、外形尺寸8cm×8cm×9.5cm
2、防區包括保護區域和告警區域,保護區域半徑3米@1.8%反射率
3、防區可根據用戶需求配置為復雜、不規則形狀
4、符合IEC61496 Type 3和ISO13849 PL d安全等級要求
5、一類激光產品,對人眼安全
6、窗口臟污檢測,判斷實際檢測距離達不到宣稱的保護距離時,切斷輸出、導向安全
產品組成
LSPDmini系統包括一臺掃描儀、一根電源線、一根網絡連接線、一根配置線和配置軟件。用戶可使用配置線連接LSPDmini與電腦,通過配置軟件對防護區域等相關參數進行設置
防區配置
配置軟件
|
|

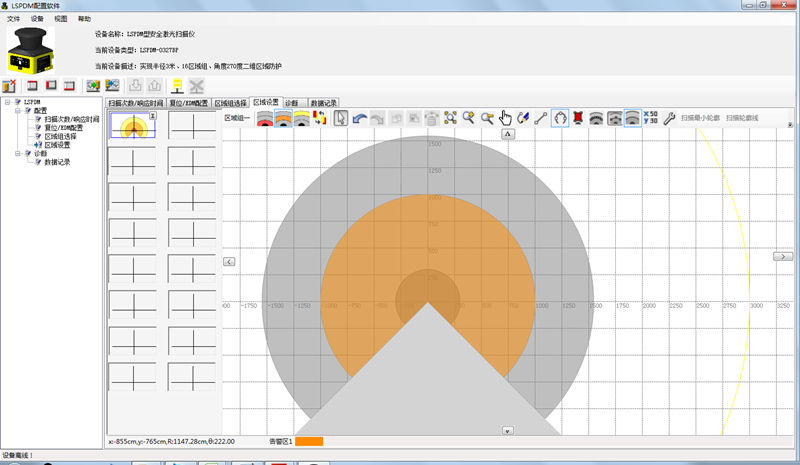

標準告警區、保護區設置 |

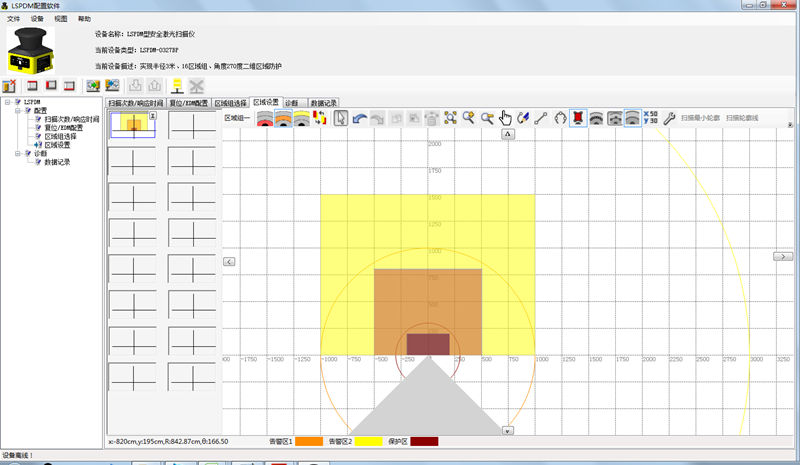

可根據需求設置不規則告警區、保護區 |
輕松進行復雜的區域設定
1、適用window系統,對內存、硬盤需求較小
2、界面友好、操作方便,用戶入門快
3、最多可選16個區域組,每個區域組最多可設置三個防區
4、防護區繪制簡單、修改方便,繪圖工具與環境輪廓自動掃描相結合可繪制任意復雜、不規則的防護區
5、周圍環境輪廓實時監測及數據精準顯示
安全等級 |
TYPE 3(IEC61496),PL d (ISO13849) |
光學特性 |
檢測光源 |
波長905nm,一類激光產品 |
最大檢測半徑 |
3米@1.8%反射率 |
掃描角度范圍 |
270° |
角度分辨率 |
0.5° |
測量誤差 |
±4cm@1sigma(典型值) |
環境特性 |
環境溫度 |
工作 |
-10℃~55℃(無結霜及凝霧) |
存儲 |
-40℃~70℃ |
環境濕度 |
工作 |
35%RH~85%RH |
存儲 |
35%RH~95%RH |
抗光干擾 |
15000Lux |
抗振動 |
頻率10Hz~55Hz;振幅:0.35±0.05mm;掃描次數:三軸,每軸20次 |
抗沖擊 |
加速度10g;脈沖持續時間:16ms;碰撞次數:三軸,每軸1000±10次 |
執行標準 |
2006/42/EC(機械安全指令),2004/108/EC(EMC指令),IEC-61496-1,IEC-61496-3,ISO13849-1 |
GB/T19436.1,GB19436.3,GB4208(IP65),EN60825-1(一類激光產品) |
區域組切換 |
4組外部輸入信號(Z1、Z2、Z3、Z4)實現16個區域組的切換 |
防護等級 |
IP65 |
外形尺寸 |
8cm×8cm×9.5cm |
電氣特性 |
電源電壓 |
DC9V~DC30V |
功耗 |
<5W(輸出端無負載) |
輸出方式 |
PNP輸出 |
響應時間 |
40ms/r可調 |
上電啟動時間 |
典型值8S |
LSPDmini小型化安全激光掃描儀規格型號
產品系列 |
檢測半徑 |
掃描角度 |
輸出形式 |
測量精度 |
角度分辨率 |
安裝方式 |
LSPDM- |
□□ |
27(270°) |
□□/ |
□ |
□□/ |
□□ |
類型 |
型號 |
檢測半徑 |
輸出 |
測量精度 |
角分辨率 |
頻率 |
安裝支架 |
LSPDM避障型 |
LSPDM-0227BP/M05 |
2米@1.8%反射率 |
PNP |
標準型,±4cm@1sigma |
0.5° |
28Hz |

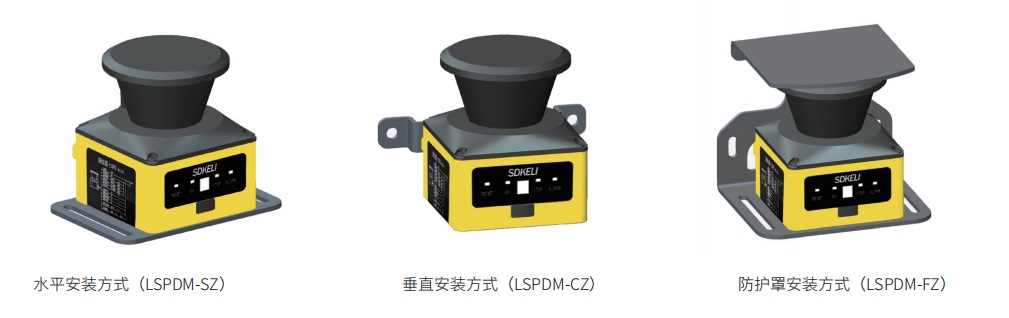

LSPDM-SZ/LSPDM-CZ/LSPDM-FZ可選,
水平/垂直/防護罩安裝可選 |
LSPDM避障型 |
LSPDM-0327BP/M05 |
3米@1.8%反射率 |
PNP |
標準型,±4cm@1sigma |
0.5° |
28Hz |
